Compteur d'énergie optique et ses utilisations: tout ce que vous devez savoir

L'utilisation d'un compteur de puissance optique pour la première fois peut être déroutante. Face à divers modèles et spécifications, de nombreux ingénieurs se sentent dépassés. Mais une fois que vous aurez compris ses principes de base, il deviendra votre outil le plus puissant.

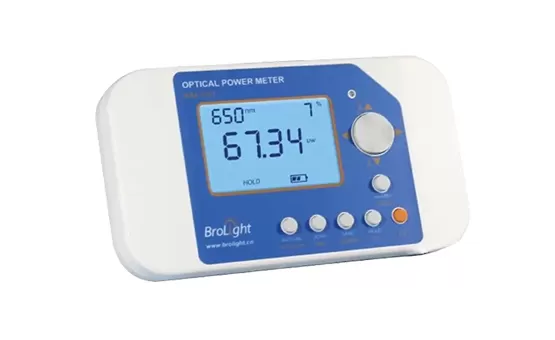

Un compteur de puissance optique est un appareil électronique qui mesure la puissance d'un signal optique. Il aide les ingénieurs à vérifier les performances des systèmes de fibre optique, garantissant que la force du signal répond aux exigences, et est un outil essentiel pour la maintenance et le dépannage du réseau de communication. Comprendre les concepts de base du compteur de puissance optique n'est que la première étape. Ensuite, nous allons plonger dans son principe de fonctionnement, qui vous aidera à mieux comprendre et utiliser cet outil important.

Qu'est-ce qu'un compteur de puissance optique et pourquoi est-il si important?

Vous rencontrez des problèmes d'atténuation du signal lors de l'installation de la fibre optique? Vous devrez peut-être vérifier la puissance optique. Le compteur de puissance optique est un outil de mesure spécialisé conçu pour résoudre ce problème. C'est un instrument spécifiquement utilisé pour mesurer la force des signaux optiques. Il convertit les signaux optiques en signaux électriques via un capteur photoélectrique, puis affiche la valeur de puissance en unités de décibels-milliwatts (dBm) ou watts (W).

La valeur de base et les scénarios d'application des compteurs de puissance optiques

Les compteurs de puissance optiques jouent un rôle indispensable dans le domaine de la communication optique. En tant qu'ingénieur R & D chez Boyuan Technology, j'ai été témoin de la façon dont cet outil aide les clients à résoudre divers problèmes pratiques.

L'importance des compteurs de puissance optiques se reflète dans plusieurs aspects. Premièrement, lors de l'installation du réseau de fibre optique, les techniciens doivent utiliser le compteur de puissance optique pour mesurer la perte de connexion, en veillant à ce que la perte à chaque joint soit dans la plage autorisée. Deuxièmement, lorsque des problèmes de réseau surviennent, la comparaison des valeurs de puissance à différents points de mesure permet un emplacement rapide du défaut, par exemple s'il est dû à une rupture de fibre ou à une contamination du connecteur. Selon les commentaires de nos clients, l'utilisation correcte d'un compteur de puissance optique peut généralement réduire le temps de dépannage de plus de 50%. En outre, la précision d'un compteur de puissance optique affecte directement la fiabilité de l'ensemble du système de communication. Une erreur de mesure de 0,5 dB peut signifier un écart 20% dans le calcul de la puissance, ce qui dans des applications pratiques pourrait conduire à des performances système inférieures aux normes. Par conséquent, la sélection d'un compteur de puissance optique approprié et un étalonnage régulier sont cruciaux.

Comment fonctionne un compteur de puissance optique?

Curieux de savoir comment un compteur de puissance optique convertit les signaux lumineux invisibles en valeurs numériques spécifiques? Son principe de fonctionnement est en fait assez simple, la clé est de comprendre le processus de conversion photoélectrique. Le noyau d'un compteur de puissance optique est le photodétecteur. Lorsqu'un signal optique frappe le détecteur, il génère un courant proportionnel à la puissance optique, qui est ensuite amplifiée et numérisée, affichant finalement la lecture de puissance.

Workflow et détails techniques

Le processus de travail d'un compteur de puissance optique peut être décomposé en plusieurs étapes clés, chacune impliquant une technologie photoélectrique précise.

Lorsqu'un signal optique entre dans le compteur de puissance optique via un connecteur à fibre optique, il atteint d'abord le photodétecteur. Le détecteur est généralement constitué de matériaux semi-conducteurs, tels que l'arséniure d'indium gallium (InGaAs) pour les longueurs d'onde de communication ou le silicium (Si) pour la lumière visible. Lorsque les photons frappent le détecteur, ils produisent des paires électron-trou, générant un courant proportionnel à la puissance optique incidente. Ce signal de courant faible est ensuite envoyé à un amplificateur de transimpédance, qui le convertit en un signal de tension. Comme le signal est généralement très faible, l'amplificateur doit avoir des caractéristiques de faible bruit et de gain élevé. Ensuite, le signal subit un filtrage pour supprimer les interférences de bruit et est ensuite converti en un signal numérique par un convertisseur analogique-numérique. Le microprocesseur, basé sur des données d'étalonnage pré-stockées, convertit le signal numérique en la valeur de puissance correspondante, en tenant compte de facteurs tels que la sensibilité et la linéarité de la longueur d'onde. Enfin, la valeur de puissance est affichée sur l'écran en unités de dBm ou W. Il convient de mentionner que les compteurs de puissance optiques modernes incluent généralement la reconnaissance automatique de longueur d'onde et les fonctions de réglage automatique de la plage de puissance, ce qui simplifie grandement le processus de fonctionnement.

Types de compteurs de puissance optiques et comment choisir le bon modèle?

Face à un marché regorgeant de différents compteurs de puissance optiques, comment choisir le modèle le plus adapté? Cette décision peut en effet être difficile mais en analysant des exigences spécifiques, vous pouvez prendre une décision éclairée. Les compteurs de puissance optiques sont principalement divisés en types portables, de table et modulaires. La sélection doit prendre en compte la plage de mesure, la précision, la plage de longueurs d'onde, le type d'interface, ainsi que les scénarios d'application et le budget spécifiques.

Classification détaillée et guide de sélection

Selon différents scénarios d'utilisation et exigences techniques, les compteurs de puissance optiques peuvent être divisés en plusieurs catégories principales, chacune avec ses avantages uniques et ses scénarios applicables.

Lors du choix d'un compteur de puissance optique, la première étape consiste à clarifier les besoins de mesure. Si vous vous engagez principalement dansCâblage extérieur de fibre ou entretien de réseau, un compteur de puissance optique portatif est le meilleur choix. Ceux-ci ont généralement des caractéristiques anti-chute et anti-poussière, une longue durée de vie de la batterie et une utilisation facile. Les compteurs de puissance portables de la série BIM de Boyuan Technology sont spécifiquement optimisés pour de telles applications. Dans les environnements de laboratoire ou de fabrication, la précision et la stabilité sont les principales considérations. Les compteurs de puissance optiques de référence offrent une précision de mesure plus élevée (généralement à ± 0,2 dB), prennent en charge une plage de mesure de puissance plus large (de-90dBm à 10dBm) et disposent de fonctionnalités avancées telles que le stockage de données et les rapports automatiques. Le budget est également une considération importante. Les compteurs de puissance portables de base peuvent ne coûter que quelques milliers de yuans, tandis que les appareils de table de haute précision peuvent atteindre des dizaines de milliers. Il est recommandé de donner la priorité à la précision de mesure, à la fiabilité et au support après-vente dans les limites du budget, plutôt que de simplement rechercher des prix bas. De plus, assurez-vous de choisir un modèle compatible avec les connecteurs de fibre existants. Sinon, des adaptateurs supplémentaires peuvent être nécessaires.

Conclusion

Les compteurs de puissance optiques sont des outils de mesure indispensables dans le domaine de la fibre optique. Comprendre leurs principes et types aide à sélectionner le bon modèle, en garantissant la performance du réseau et l'efficacité de la maintenance.
