Plusieurs modules d'expérimentation sont indépendants les uns des autres mais se soutiennent également mutuellement. Les divisions de fonction des composants sont clairement définies, ce qui facilite la compréhension des étudiants.
Les composants du dispositif expérimental et la conception du logiciel sont tous conçus selon les normes des produits pédagogiques. Les paramètres de fonctionnement sont conformes aux exigences de l'enseignement et les fonctions du logiciel sont complètes, y compris la navigation des connaissances, les modules de test indépendants, qui permettent aux étudiants d'avoir une pensée logique claire et une compréhension facile lors de son utilisation, atteindre l'effet d'approfondissement de l'apprentissage théorique.
Le principe du test des paramètres suit strictement les normes de test actuelles faisant autorité en Chine et à l'étranger.

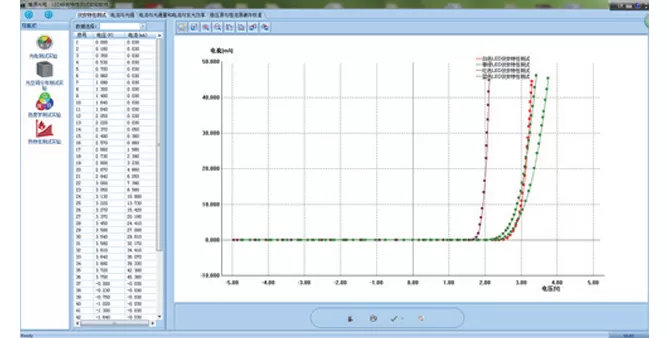

Expérience de test caractéristique de l'ampère-volt.

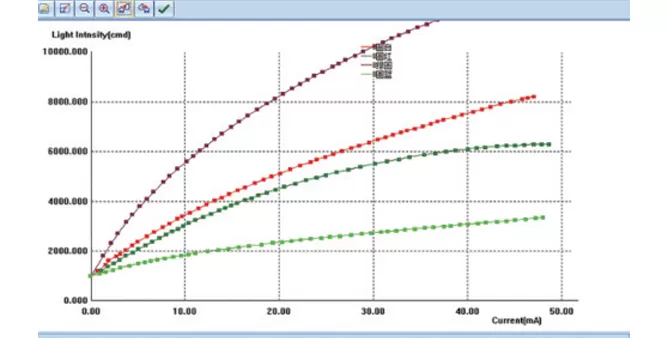

Expérience relationnelle entre intensité lumineuse et courant.

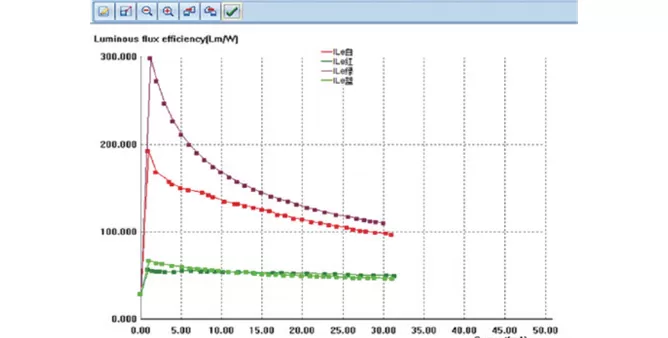

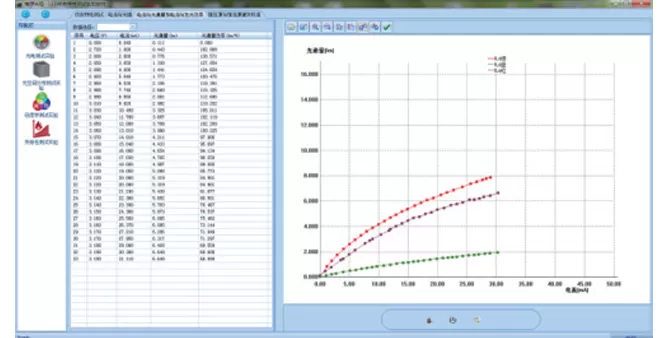

Expérience relationnelle entre flux lumineux et courant.

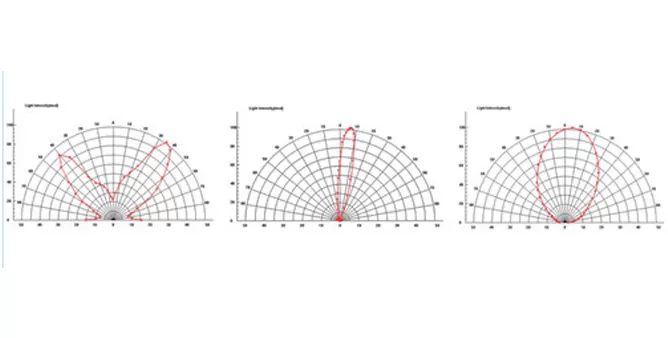

Expérience de mesure des caractéristiques de distribution spatiale de la lumière de sortie LED.
NON. | Nom de la partie | Paramètre principal |
1 | Alimentation LED I (source de courant constant) | Entrée 110V/220V, sortie 0 ~ 50/500mA, plage de tension 0-10V |
2 | Alimentation LED II (source de tension constante) | Entrée 110V/220V, sortie 0 ~ 10V; gamme actuelle 0 - 0.1A |
5 | Illuminomètre avec détecteur | Éclairement mesurable et valeurs de flux lumineux, plage d'éclairement: 0.001 LX à 2000 LX; Plage de flux lumineux: 0.001 LM à 999 LM; |
10 | Intégration de la sphère | Sphère d'intégration de rayonnement |
11 | Fixation LED et support | Dia 50mm |
NON. | Nom de la partie | Modèle | Qty. |
1 | Alimentation LED I (source de courant constant) | BEM-5036 | 1 |
2 | Alimentation LED I (source de tension constante) | BEM-5035 | 1 |
3 | Illuminomètre avec détecteur | BEM-5409 | 1 |
4 | Module laser avec fixation | BEM-5047 | 1 |
5 | Échantillons de test LED avec étui de stockage | BEM-5048 | 1 |
6 | Intégration de la sphère | BEM-5216-15003 | 1 |
7 | Fixation LED et support | BEM-5217 | 1 |
8 | Plate-forme de réglage pour la source lumineuse | BEM-5214 | 1 |
9 | Tube d'ouverture avec support | BEM-5215 | 1 |
10 | Ouverture | BEM-5221-03 | 1 |
11 | Afficher l'écran | BEM-5410 | 1 |
12 | Piste | BEM-5201-06 | 1 |
13 | Transporteur | BEM-5204-50 | 1 |
14 | Titulaire de poste réglable | BEM-5205-25 | 1 |
15 | Affiche | BEM-5209-09 | 1 |
16 | Câble d'alimentation | BC-105075 | 2 |
17 | Câble USB | BC-105080 | 1 |
18 | Fil de connexion de prise banane 4mm, rouge | BC-105084 | 3 |
19 | Fil de connexion de prise banane 4mm, noir | BC-105083 | 3 |
