Expérience Lidar

BEX-8207
Expérience Lidar

BEX-8207 est un appareil expérimental qui combine la technologie de balayage Lidar 3D avec la technologie de détection d'imagerie infrarouge. En testant différents échantillons et en concevant des opérations expérimentales multidimensionnelles, il peut collecter et traiter automatiquement des images de nuages de points des échantillons, et obtenir en outre des informations telles que la distance, l'intensité de la réflexion et les coordonnées spatiales. Ainsi, il permet l'apprentissage et l'exploration des caractéristiques optiques pertinentes et des applications du Lidar. Le logiciel est puissant et peut analyser et mesurer la distance, l'intensité de la réflexion, etc. de l'objet cible. Il peut également mesurer la résolution verticale et la résolution horizontale.

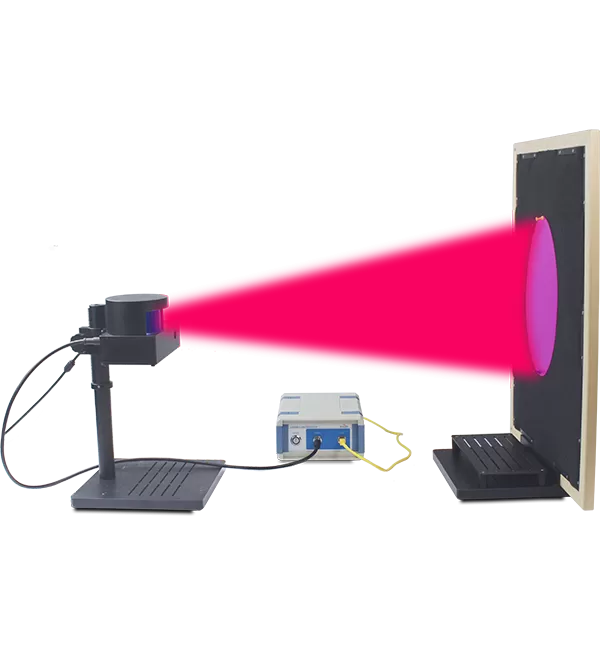

physics lab equipment

Caractéristiques de l'expérience BEX-8207 lidar

  • En utilisant le Lidar 3D, une grande quantité d'informations peut être obtenue et des images multidimensionnelles de la cible peuvent être générées.

  • En adoptant des caméras infrarouges, le chemin de balayage radar peut être visualisé.

  • Un large éventail d'échantillons de mesure sont fournis pour aider les étudiants à terminer les expériences et leur permettre d'explorer et de mener des expériences d'extension de manière indépendante.

  • Le logiciel est très fonctionnel, capable d'analyser et de mesurer la distance, l'intensité de la réflexion, etc. de l'objet cible, ainsi que de mesurer la résolution verticale et la résolution horizontale.

Applications de l'expérience BEX-8207 lidar

  • Comprendre les principes fondamentaux de l'imagerie Lidar.

  • Effectuer la reconnaissance d'objets 3D à l'aide de la configuration expérimentale.

  • Apprenez les principes de mesure du temps de vol (TOF), y compris la position cible (distance) et la distance relative entre plusieurs objets.

  • Maîtrisez diverses méthodes pour mesurer la résolution angulaire verticale de Lidar.

  • Mesurez la résolution angulaire horizontale du Lidar à différentes vitesses de rotation.

  • Évaluez la capacité de discrimination des cibles Lidar à des distances variables.

  • Étudiez les algorithmes utilisés pour calculer les coordonnées spatiales de la cible dans Lidar.

  • Observez les effets des différents médias sur les performances d'imagerie Lidar.

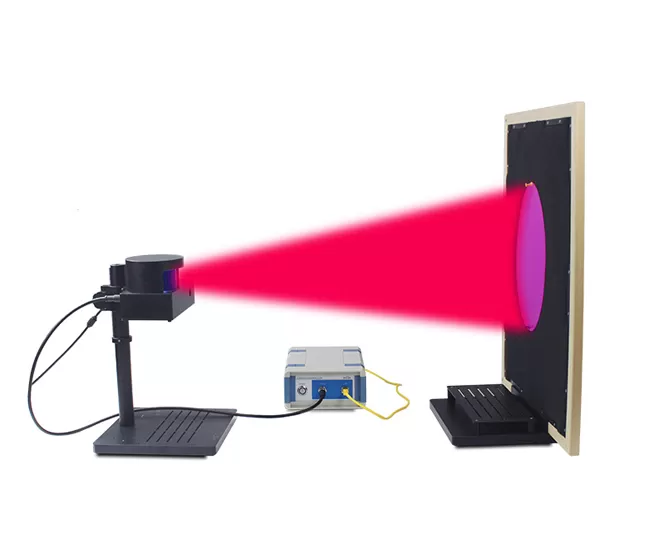

Applications de l'expérience BEX-8207 lidar

Contenu de l'expérience et données typiques

Target object graphic recognition
Target object graphic recognition

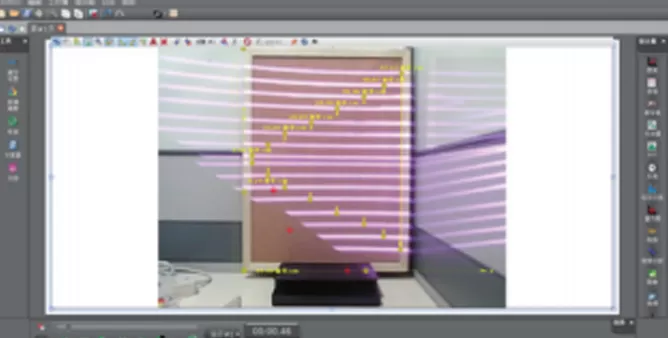

Vertical resolution measurement
Vertical resolution measurement

Spécifications de l'expérience BEX-8207 lidar

NON.

Nom de la partie

Paramètre principal

1

Appareil Lidar

Radar:

Gamme de hauteur réglable: jusqu'à 120mm

Taille de la fenêtre de balayage (horizontale): 90mm Longueur d'onde laser: 905nm

2

Assemblage de mesure

Y compris la plaque de mesure, la base fixe et la plaque de télémétrie

3

Fente réglable et base

Avec une largeur réglable en continu de 0 à 100mm


4


Accessoire de mesure

Échantillons avec diverses formes de réflexion diffuse, haute réflexion et

Réflexion spéculaire.


Liste de configuration

NON.

Nom de la partie

Modèle

Qty.

1

Appareil Lidar

BEM-5741

1

2

Contrôleur Lidar

BEM-5736

1

3

Assemblage de mesure

BEM-5744

1

4

Fente réglable et base

BEM-5745

1

5

Accessoire de mesure

BEM-5746

1

6

Câble d'alimentation

BC-105075

1

7

Câble USB

BC-105080

1

8

Câble de connexion de données M12

BC-105320

1

9

Ruban adhésif

SEM-5801

1
