Système de mesure de rayonnement infrarouge multicanal

BEX-8209
Système de mesure de rayonnement infrarouge multicanal

La mesure de l'intensité radiante devient de plus en plus importante pour le développement de domaines de haute technologie tels que l'aviation, l'aérospatiale, l'électronique, l'énergie nucléaire, les matériaux, l'énergie et la métallurgie. En tant que source de rayonnement standard, le corps noir est utilisé comme objet standard pour la recherche sur le rayonnement thermique et est largement utilisé comme norme absolue pour les équipements infrarouges. Il peut également être utilisé comme standard pour étalonner d'autres sources de rayonnement ou systèmes infrarouges. Le dispositif d'expérimentation composé d'une source de chauffage, d'une caméra infrarouge, d'un rail de guidage et d'un contrôleur permet aux étudiants de comprendre le concept du corps noir et le principe de mesure de la température radiante, ainsi que l'influence de la couleur, des matériaux, etc. sur la mesure de la température radiante.

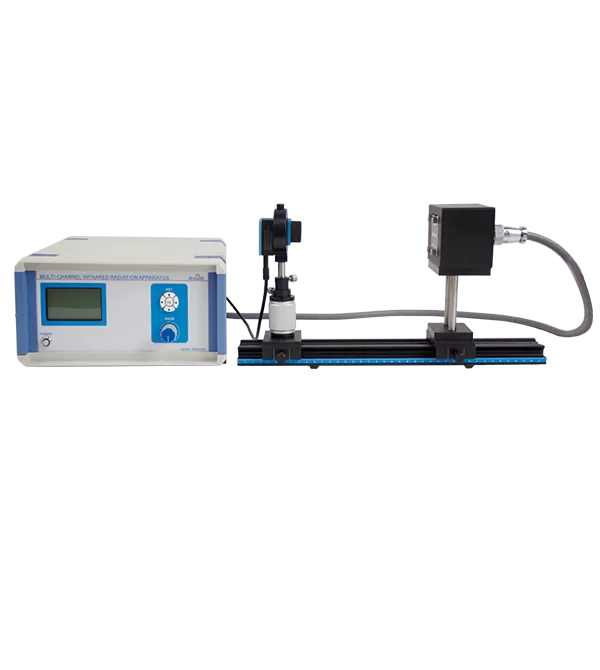

physics lab equipment

Caractéristiques du système BEX-8209 mesure de rayonnement infrarouge multicanal

  • Contrôle de température par rétroaction en boucle fermée basé sur le contrôle PID.

  • Les capteurs de thermocouple à 5 canaux surveillent la température en temps réel.

  • Définition autonome et division de la zone de surveillance de la source de rayonnement.

  • Prise en charge de la mesure de la température de rayonnement synchrone en temps réel multicanal.

  • Limiter la température de chauffage de la source de rayonnement pour éviter les brûlures.

  • Le bloc d'échantillon d'essai de la source de rayonnement peut être remplacé.

Applications de BEX-8209 système de mesure de rayonnement infrarouge multicanal

  • Comprendre les principes du rayonnement du corps noir et de la mesure de la température infrarouge.

  • Mettre en œuvre une mesure multicanal basée sur le principe de mesure du rayonnement.

  • Réaliser la mesure de la température du corps noir basée sur le principe de mesure du rayonnement.

  • Comprendre la mesure du rayonnement et l'émissivité des différents matériaux.

  • Comprendre les méthodes d'étalonnage de la température et les approches de mise en œuvre.

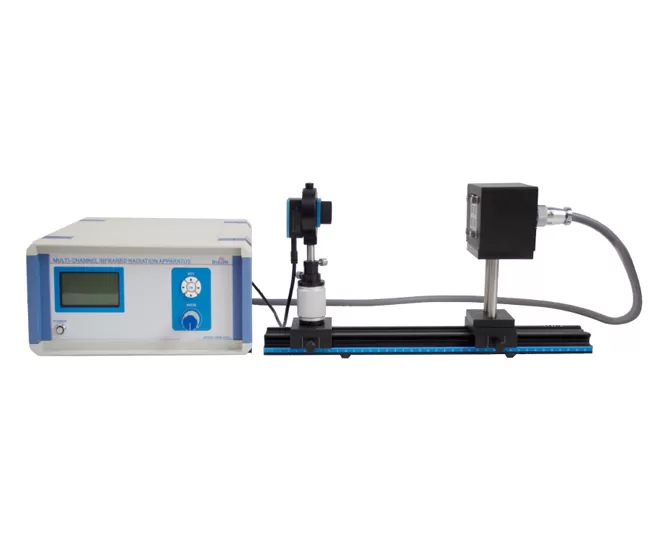

Applications de BEX-8209 système de mesure de rayonnement infrarouge multicanal

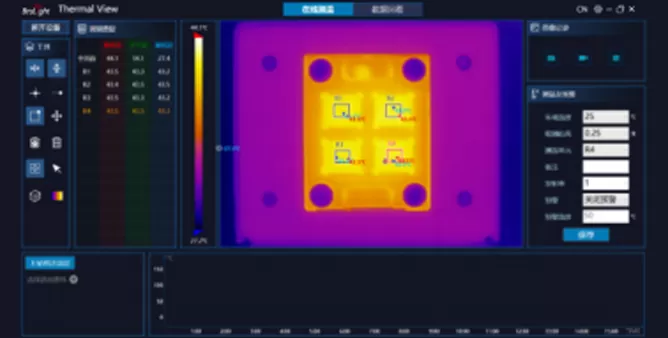

Contenu de l'expérience et données typiques

Spécifications de BEX-8209 système de mesure de rayonnement infrarouge multicanal

NON.

Nom de la partie

Paramètre principal


1


Contrôleur de dispositif de mesure de rayonnement infrarouge multicanal

Chauffage de contrôle de température par rétroaction en boucle fermée basé sur le contrôle PID

Les capteurs de thermocouple à 5 canaux surveillent la température en temps réel

Prend en charge l'étalonnage à 4 canaux de la zone de mesure de la température

Paramètres

2

Boîte de chauffage de dispositif de mesure de rayonnement infrarouge multicanal

Peut être chauffé jusqu'à 180 ℃

3

Piste

Longueur 400mm

4

Titulaire de poste réglable

Gamme réglable 25mm

5

Transporteur

Largeur 50mm

6

Post

Longueur 90mm, filetage métrique

7

Imageur thermique infrarouge (avec câble de connexion)

Taille de pixel: 12 μm, Résolution infrarouge: 256 × 192

8

Groupe d'échantillon de mesure de température (corps noir)

Les échantillons de morphologie de surface contiennent quatre types d'échantillons.

9

Groupe d'échantillon de mesure de température

Les échantillons de matériaux comprennent quatre types d'échantillons.


Liste de configuration

12NO.

Nom de la partie

Modèle

Qty.

1

Contrôleur de dispositif de mesure de rayonnement infrarouge multicanal

BEM-5014

1

2

Boîte de chauffage de dispositif de mesure de rayonnement infrarouge multicanal

BEM-5027

1

3

Piste

BEM-5201-04

1

4

Titulaire de poste réglable

BEM-5205-25

1

5

Transporteur

BEM-5204-50

1

6

Post

BEM-5209-09

1

7

Imageur thermique infrarouge (avec câble de connexion)

L050005

1

8

Base de montage de l'imageur thermique

M030075T2

1

9

Bague adaptateur imageur thermique

M030076T2

1

10

Groupe d'échantillon de mesure de température (corps noir)

Z010004T1

1

11

Groupe d'échantillon de mesure de température

Z010003T1

1
