BEX-8510

Expérience complète idéale à diode sous vide

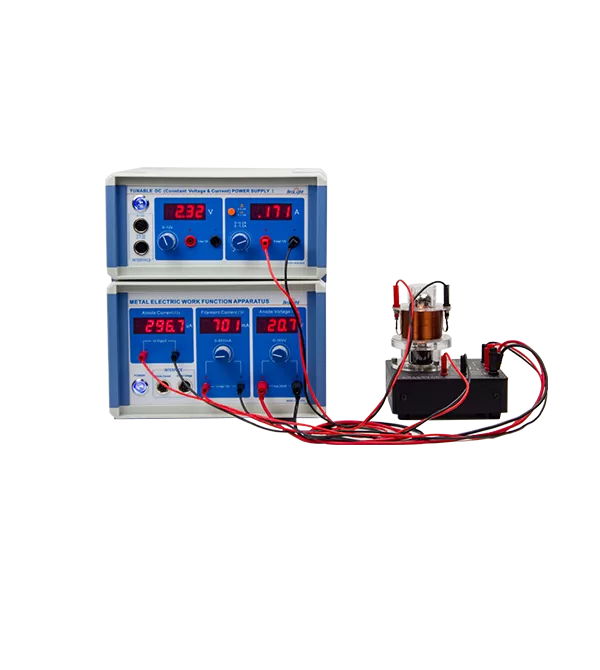

L'appareil d'expérimentation BEX-8510, centré sur une diode à vide idéale dans un solénoïde sous tension, permet une mesure précise de la fonction de travail électronique d'une cathode au tungstène. Sa conception d'anode cylindrique coaxiale assure un champ de température uniforme et minimise les effets de bord. L'expérience offre une formation complète sur plusieurs méthodes de mesure-y compris l'analyse de la ligne Richardson et la méthode de contrôle magnétique-tout en offrant une pratique précieuse dans les techniques avancées de traitement de données.

Caractéristiques de l'expérience complète de BEX-8510 diode sous vide idéale

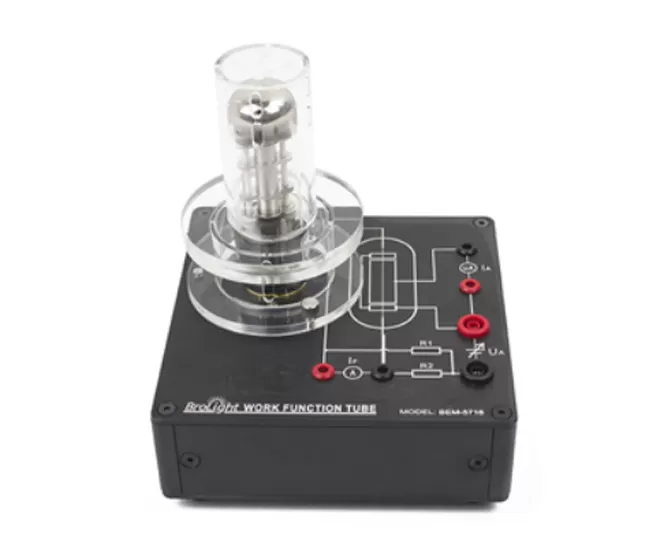

Unité de montage diode dédiée

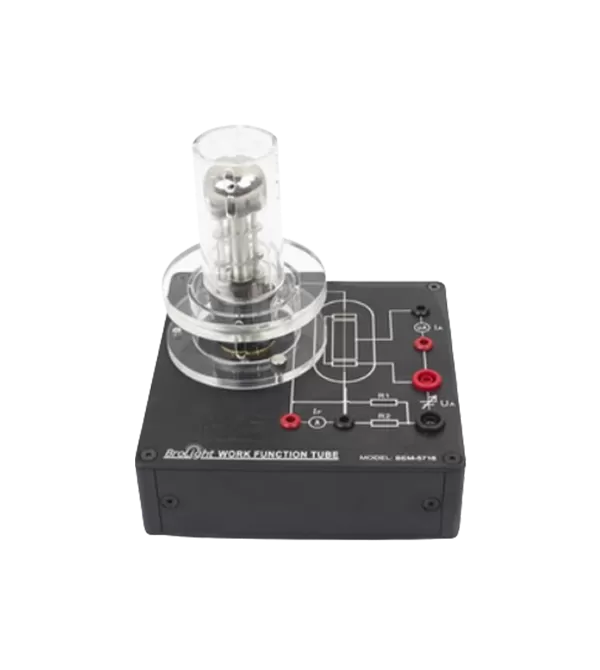

Diode à vide montée indépendamment avec bouclier de sécurité transparent
Bobine de solénoïde intégrée
Solénoïde à 560 tour pour un alignement précis du champ magnétique
Unité de mesure de haute précision
Amplificateur de niveau microampère avec affichage à 4.5 chiffres (0.1μA-20mA)
Alimentation de tension stable
Alimentation linéaire accordable (0-160.0V CC), sans ondulation
Acquisition de données avancée
Deux interfaces PASCO pour la collecte de données en temps réel

Applications de BEX-8510 expérience complète idéale à diode sous vide

Détermination de la fonction de travail des électrons métalliques
Mouvement d'électrons dans les champs électriques et magnétiques combinés (mesure e/m)
Enquête sur Fermi-Dirac Distribution
Caractérisation courant-tension des diodes sous vide idéales

Spécifications de l'expérience complète de BEX-8510 diode sous vide idéale

Non.	Partie	Spécifications
1	Console principale	Tension d'anode: 0-160 V DC accordable Gamme de courant d'anode: 0-20 mA Courant de filament: accordable 0-800 mA
2	Alimentation DC	Tension: 0-12.0 V accordable Current: 0-1.0 A accordable
3	Diode sous vide	Cathode: Tungstène pur Anode: Cylindre de nickel Gamme de courant de filament: 0.50-0.80 A
4	Solénoïde	560 virages

Liste de configuration

#	Pièces détachées	Modèle	Qty.
1	Appareil de fonction de travail d'électrons en métal	BEM-5715	1
2	Alimentation DC accordable	BEM-5055	1
3	Assemblage idéal de diode sous vide	BEM-5716	1
4	Bobine de solénoïde	BC-201026	1
5	Leads de banane rouge de 2mm (gainé)	BC-104087	2
6	Leads de banane noire de 2mm (gainé)	BC-104088	2
7	Plomb de banane rouge 4mm	BC-105084	1
8	Plomb de banane noire 4mm	BC-105083	1
9	Plomb de banane noir 4mm (gainé)	BC-105073	1
10	Plomb de banane rouge 4mm (gainé)	BC-105074	1
11	Cordon d'alimentation	BC-105075	1
12	Câble d'interface à 8 broches	BC-105077	2

Exemples de données expérimentales

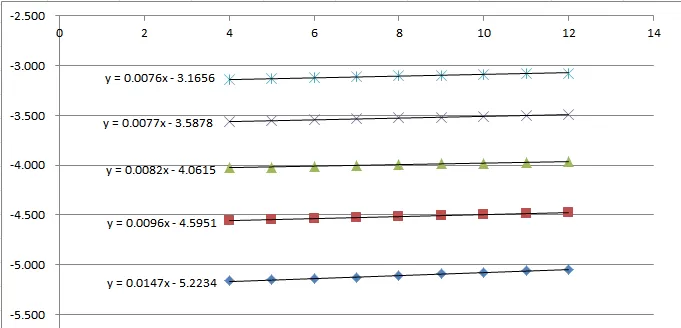

Expérience 1: Détermination de la fonction de travail

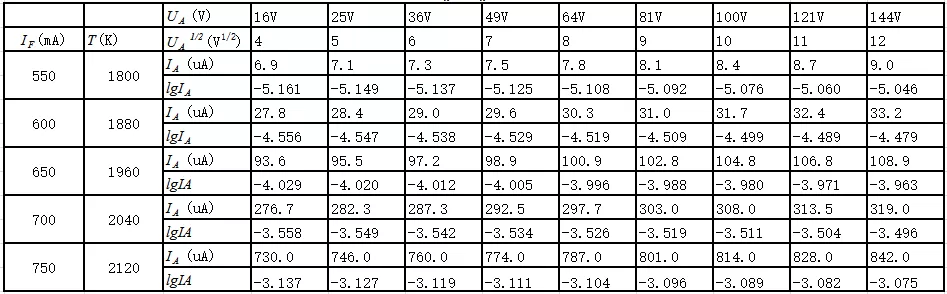

Tableau 1: Caractéristiques du courant d'anode en fonction de la tension et de la température

Experimental Data Examples

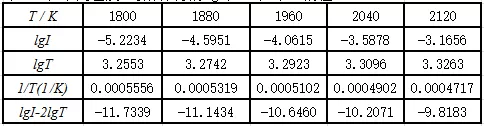

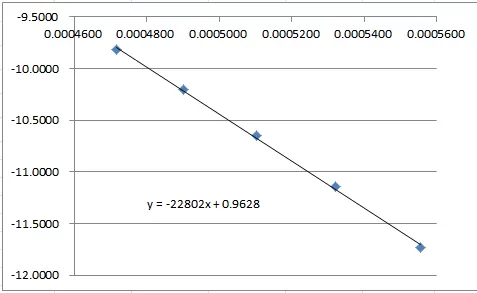

Tableau 2: Paramètres d'analyse Richardson

Experimental Data Examples

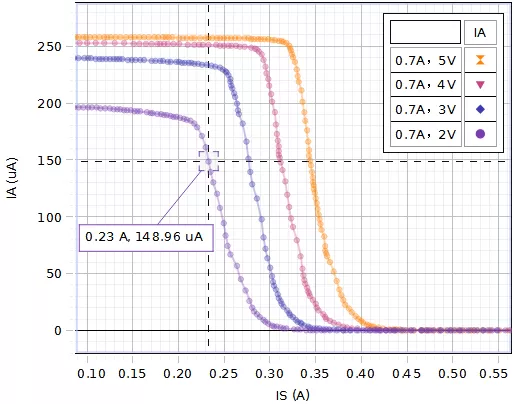

Expérience 2: Mesure du rapport charge-masse

Experimental Data Examples

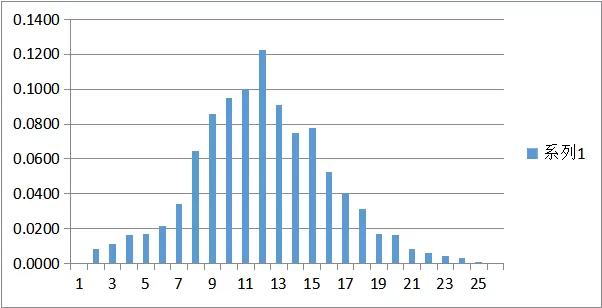

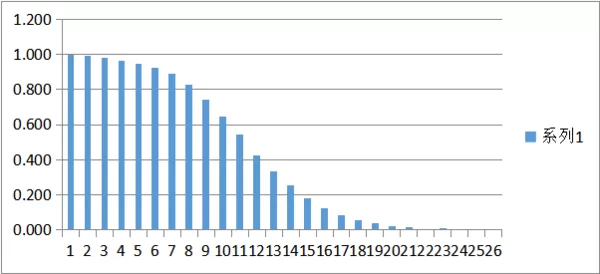

Expérience 3: Étude de distribution de Fermi-Dirac

Experimental Data Examples

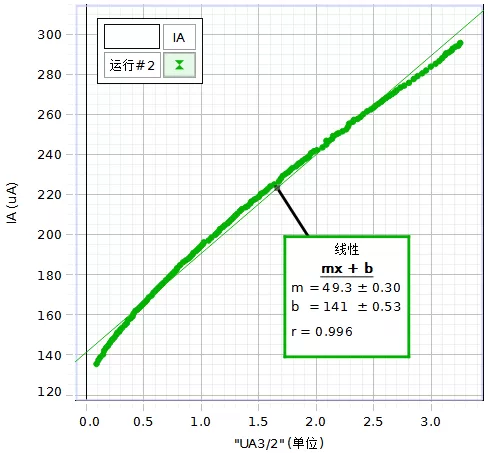

Expérience 4: Caractérisation de la I-V à diode

Experimental Data Examples

Options recommandées

UI-5400 logiciel d'acquisition de données Capstone
UI-5000 850 Interface universelle
Capteur de tension sans fil PS-3211 (2 unités)
