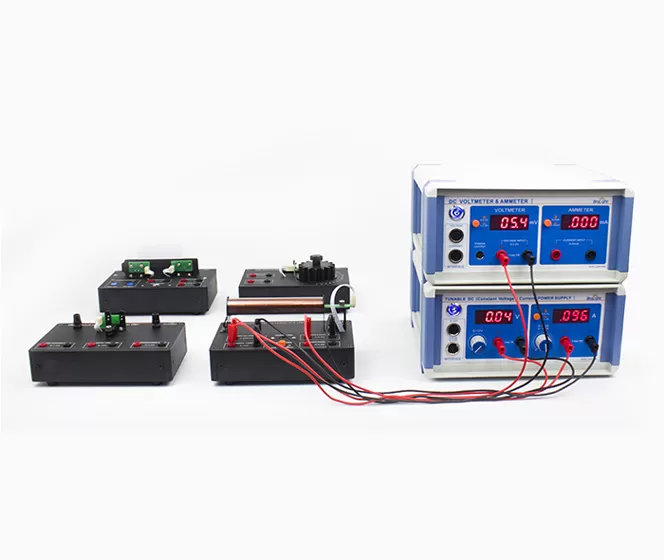

Modules expérimentaux indépendants:Comprend quatre modules fonctionnels pour mesurer les caractéristiques de base du GMR, le courant, le déplacement angulaire et les opérations de lecture/écriture de cartes magnétiques.
CExpérimentation inquiétante:Prend en charge sept types de mesures et d'analyses expérimentales, y compris les caractéristiques de conversion magnétoélectrique analogique et numérique, les propriétés de magnétorésistance, le courant de fil, la distribution de champ magnétique solénoïde, le déplacement angulaire et les fonctions de lecture/écriture de carte magnétique.
Interface pratique d'acquisition de données:Équipé de quatre interfaces de données compatibles avec les capteurs de tension et le logiciel d'acquisition de données PASCO, permettant la collecte de données en temps réel et une analyse efficace.

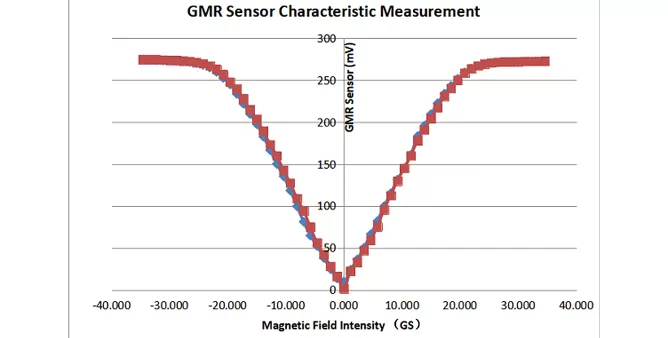

Mesurez les caractéristiques de conversion magnétoélectrique d'un capteur analogique GMR.

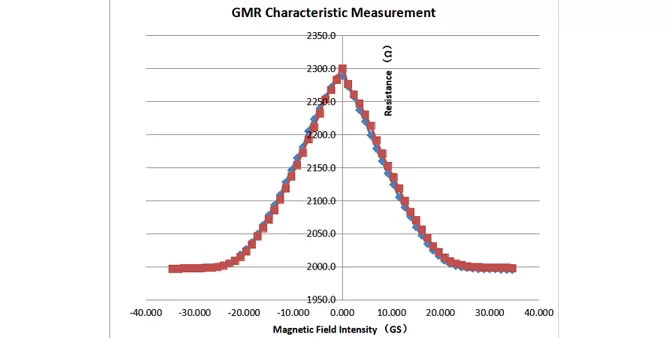

Déterminer la courbe de magnétorésistance d'un capteur GMR.
Caractériser les propriétés de conversion magnétoélectrique d'un capteur numérique GMR (commutateur).
Mapper la distribution du champ magnétique d'un solénoïde porteur de courant à l'aide d'un capteur GMR.

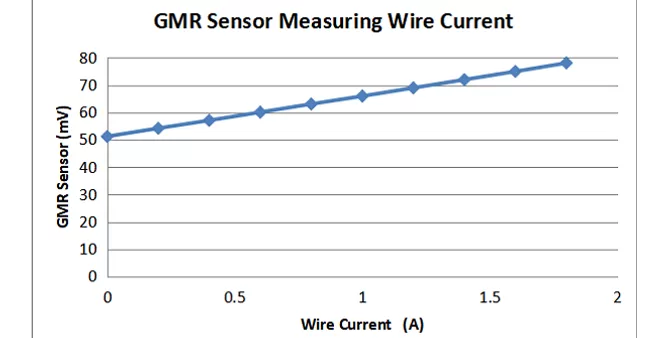

Mesurez le courant électrique dans un fil avec un capteur GMR.
Utilisez un capteur de gradient GMR pour mesurer le déplacement angulaire des engrenages et démontrer le principe des capteurs de vitesse (vitesse) basés sur GMR.
Mettre en œuvre l'enregistrement et la lecture de cartes magnétiques à l'aide d'un capteur GMR.

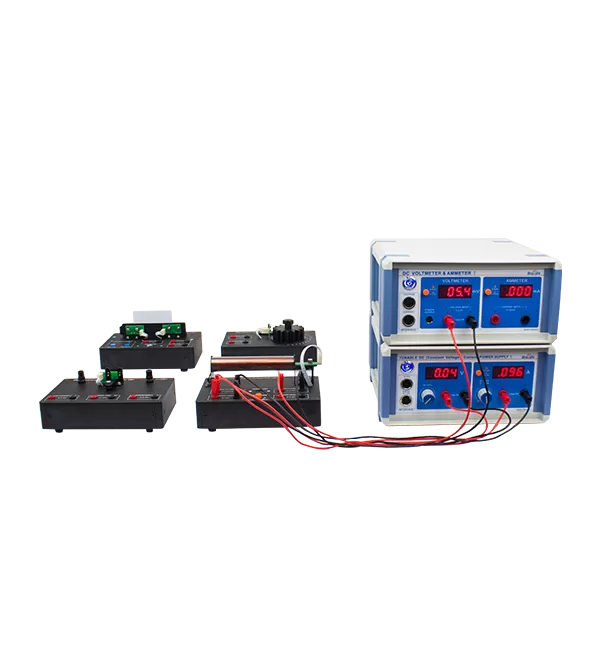

Non. | Pièces détachées | Paramètres clés |
1 | Alimentation électrique réglable DC I | Tension: 0-12.0 V réglable en continu; Courant: 0-200 mA / 0-1000 mA deux gammes |
2 | Voltmètre DC/Ampèremètre I | Courant: 2 mA / 20 mA deux gammes; Tension: 200 mV / 2 V deux gammes |
3 | Module caractéristique GMR de base | Distance de déplacement horizontal du capteur GMR: ≥ 80mm; Comprend la mesure du GMR et du capteur |
4 | Module de mesure de courant GMR | Courant de fil: 0-1 A; Tension de fonctionnement GMR: 0-12 V réglable |
5 | Module de déplacement angulaire GMR | Engrenage avec échelle 0-180 °; Tension de fonctionnement GMR: 0-12 V réglable |
6 | Module de carte magnétique de GMR R/W | Fonction d'écriture: clés d'entrée 0/1 numérique; Fonction de lecture: Tension de fonctionnement GMR 0-12 V réglable |
Non. | Pièces détachées | Modèle | Qté |
1 | Alimentation électrique réglable DC I | BEM-5055 | 1 |
2 | Voltmètre DC/Ampèremètre I | BEM-5056 | 1 |
3 | Module caractéristique GMR de base | BEM-5717 | 1 |
4 | Module de mesure de courant GMR | BEM-5718 | 1 |
5 | Module de déplacement angulaire GMR | BEM-5719 | 1 |
6 | Module de carte magnétique de GMR R/W | BEM-5720 | 1 |
7 | Câble de prise banane 4mm (rouge) | BC-105084 | 4 |
8 | Câble de prise banane 4mm (noir) | BC-105083 | 4 |
9 | Mini câble à 8 broches | BC-105243 | 1 |
10 | Cordon d'alimentation | BC-105075 | 2 |
11 | Câble d'interface à 8 broches | BC-105077 | 2 |
UI-5400 logiciel d'acquisition de données Capstone
UI-5000 850 Interface universelle
Capteur de tension sans fil PS-3211 (2 unités recommandées)
